Реле пусковое Danfoss 103N0021

Реле пусковое Danfoss 103N0021 - компонент для холодильников, который Вы можете купить по низкой цене с доставкой по всей России в нашем интернет-магазине zip-components.

Если Вы затрудняетесь с выбором реле пусковые, тепловые, то воспользуйтесь помощью любым удобным способом (Чат, телефон, email, форма для подбора). Наши менеджеры помогут подобрать Вам реле пусковые, тепловые по оригинальному каталогу запчастей.

Мы имеем прямые контракты на поставку запасных частей для холодильников и можем предложить более выгодную цену на такой товар, как - реле пусковое danfoss 103n0021, чем конкуренты. Воспользуйтесь кнопкой "Нашли дешевле?", если Вы нашли более выгодное предложение в интернете. Мы снизим стоимость товара.

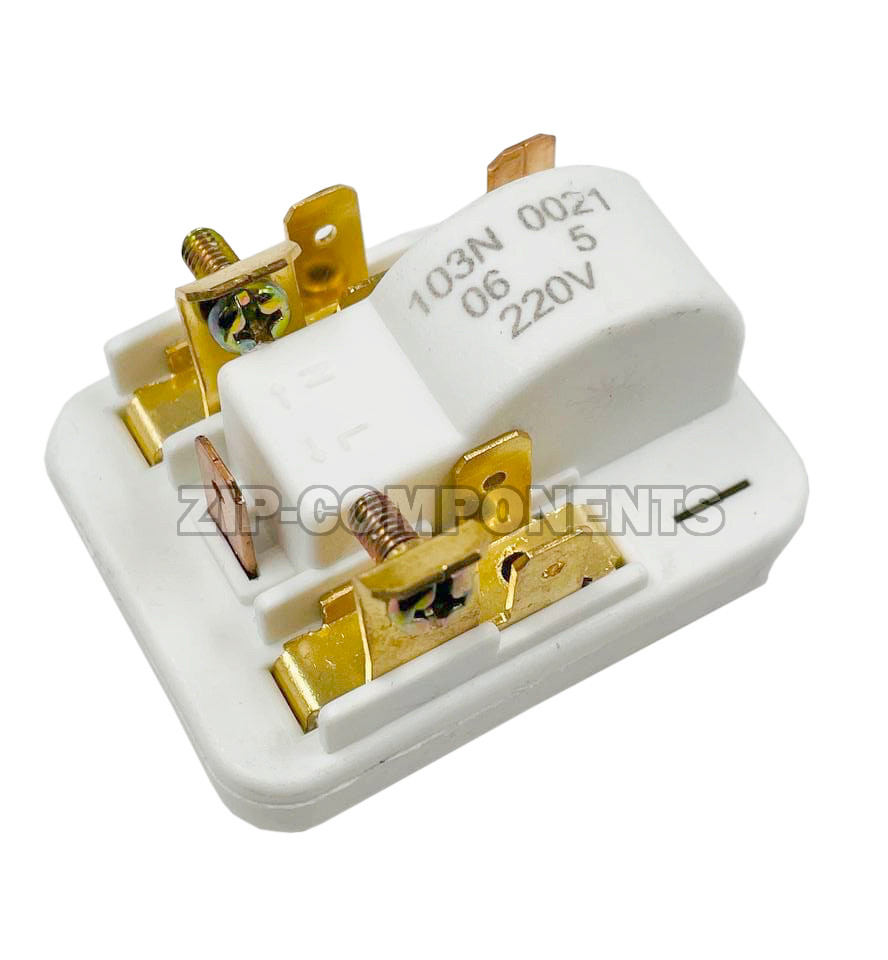

Реле пусковое Danfoss 103N0021

1. Краткое описание

Реле пусковое Danfoss 103N0021 (аналог Secop) — это оригинальное позисторное (PTC) пускозащитное устройство, предназначенное для запуска компрессора холодильника и защиты его от перегрузок и перегрева. Деталь произведена компанией Danfoss (Secop) и отличается высокой надёжностью, стабильностью работы и длительным сроком службы. Устройство оснащено позистором с сопротивлением 25 Ом и работает от сети 220–240 В. Устанавливается без доработок, полностью соответствует стандартным посадочным размерам. Если холодильник перестал запускаться, компрессор гудит, но не стартует, или срабатывает защита через несколько секунд после включения — замена этого реле восстановит нормальную работу агрегата.

2. Назначение и применение

Реле 103N0021 выполняет несколько ключевых функций:

Запуск компрессора — позисторное реле обеспечивает подачу напряжения на пусковую обмотку в момент старта двигателя и автоматически отключает её после выхода компрессора на рабочий режим.

Защита от перегрузок по току — при превышении допустимой нагрузки реле автоматически отключает питание компрессора.

Защита от перегрева — термочувствительный элемент размыкает цепь при критическом нагреве обмоток двигателя.

Автоматический перезапуск — после остывания позистора контакты замыкаются, и компрессор снова готов к работе.

Совместимость с большинством бытовых холодильников — стандартное подключение и рабочее напряжение 220–240 В делают реле универсальным для многих моделей.

Применяется в бытовых холодильниках и морозильниках Ariston, Hotpoint, Indesit, Bosch, Siemens, Bauknecht, Blomberg, Gorenje, Electrolux, Whirlpool и других брендов с компрессорами Danfoss/Secop серий TL, NL, FR, SC и PL. Это расходный элемент: со временем позистор теряет свойства, контакты подгорают, и реле требует замены.

3. Основные характеристики

Параметр    Значение
Артикул    103N0021
Наименование    Реле пусковое (позисторное, PTC Starter)
Тип    Оригинальная деталь Danfoss / Secop
Производитель    Danfoss (Secop)
Материал    Пластик, металл, керамика
Сопротивление    25 Ом
Напряжение    220–240 В
Частота    50/60 Гц
Количество контактов    3 + 1
Тип подключения    Плоские клеммы 4,8 мм или 6,3 мм
Мощность компрессора    1/10–1/3 HP
Габариты (Д×Ш×В)    48,5 × 36,8 × 27,9 мм
Вес    ~30 г
Место установки    Боковая часть компрессора
Совместимость с брендом    Ariston, Hotpoint, Indesit, Bosch, Siemens, Bauknecht, Blomberg, Gorenje, Electrolux, Whirlpool
Страна изготовления    Китай
Альтернативные коды: 103N0018, 103N0016, 103N0002, 103N0005, 103N0011, 103N0012, RLY007DF, RLY006DF, RLY004DF, 29FR810, 29FR010, 00151055, KMX2017, 816810060, 26409002, 05RE06, FR2525, TLY, HL035, 058961, 046375, C00058961, C00046375, 482000027065, 482000042699, 064746100301, 4.00.50.24-0, 603013, 597906, 00.295.709, ZODI1126

4. Признаки неисправности

Реле пора заменить, если вы заметили хотя бы один из этих признаков:

Компрессор не запускается — при включении холодильника слышен щелчок, но двигатель не запускается.

Холодильник отключается через несколько секунд — компрессор запускается и сразу глохнет, срабатывает тепловая защита.

Компрессор работает с перегревом — корпус компрессора сильно нагревается, реле часто отключает питание.

Посторонний шум при запуске — гудение, щелчки или вибрация в районе компрессора.

Запах горелого — перегрев контактов или оплавление корпуса реле.

Реле не размыкает цепь — компрессор не отключается при перегрузке, что ведёт к его повреждению.

Внешние повреждения — трещины, сколы или следы гари на корпусе реле.

5. Полный список совместимых моделей

Реле 103N0021 подходит к следующим моделям холодильников и компрессорам:

Холодильники Ariston / Hotpoint:

4DXHA, MSA41, MSAA31, MSAA46, MTB45D1NF, MTB45D1NFFR

Холодильники Arthur Martin / Electrolux:

AC5106N, RU3300W, SFS230-09, SFS230-09P00, SFS230-09P 00

Холодильники Bauknecht:

140RI, 150RI, EVU13, IBU14, IGU10, IGU1033, IRU14, IRU1433, IVU13, IVU1333, KDEC2311, KGIC2743, RSP1606, RSP1636

Холодильники Blomberg:

KF1360

Холодильники Bosch:

GID14A00, GID14A40, GID18A40, GID18A40GB, GIL1035, GIL1035CH, GIL10441, GIL10471, GIL1074, GIL1074NE, GIL11473GB, GIL1174, GIL1174GB, GIL11E1, GIL1240, GIL1240GB, GIL12441, GIL12442, GIL12443GB, GIL12471, GIL1274, GIL1334, GIL1334CH, GIL1334GB, GIL8100, GIS1224, GSD2116, GSD2116FF, GSD2117, GSD2201, GSD26410, GSD26410NE, GSD26411FF, GSD26N01GB, GSD26N10, GSD26N10NE, GSD26N10SD, GSD2801, GSD30N10, GSD30N10NE, GSD30N10SD, GSD34N01GB, GSD34N10, GSD34N10SD, GSE22400

Холодильники Balay:

3FEW2401/02

Холодильники Brandt:

RD283C, RD283CA, DUO3526, DUO3526A

Холодильники Gorenje:

597906

Компрессоры Danfoss / Secop:

Серия TL: TL2.5F, TL3-5F, TL3.5F, TL4.5F, TL5.7KK, TL6F, TL8.7KK

Серия NL: NL6F, NL6-11F, NL7F, NL8F, NL11F, NLE13KK.4, NLE15KK.4

Серия FR: FR6-11G, FR7.5G, FR10G

Серия SC: SC10G, SC12G, SC15F

Серия PL: PL15F, PL20F

Модели: 10B, 6B, 7.5A, 8.5B, RLA50P, RLA84G, RLA84P, RLA84T, RLAV21P, RLAV21T, RLN30P, RLA32N, RLA33G, RLA36G

Дополнительная совместимость:

Другие бренды — холодильники с компрессорами Danfoss/Secop, где применяется PTC-реле с сопротивлением 25 Ом.

Если вашей модели нет в списке — проверьте маркировку компрессора или уточните по сервисной документации.

6. Важно

Перед заказом проверьте артикул. Снимите старое реле и убедитесь, что на нём выбит код 103N0021 или один из аналогов — это исключит ошибку при подборе.

Оригинальная деталь. Реле произведено компанией Danfoss (Secop) для компрессоров собственного производства, геометрия и посадочные размеры полностью соответствуют заводским.

Взаимозаменяемость. Деталь полностью заменяет артикулы 103N0018, 103N0016, 103N0002, 103N0005, 103N0011, 103N0012, RLY007DF, RLY006DF, RLY004DF, 29FR810, 29FR010, 00151055, KMX2017, 816810060, 26409002, 05RE06, FR2525, TLY, HL035, 058961, 046375, C00058961, C00046375, 482000027065, 482000042699, 064746100301, 4.00.50.24-0, 603013, 597906, 00.295.709, ZODI1126.

Сопротивление. 25 Ом — убедитесь, что это соответствует параметрам вашего компрессора.

Напряжение. 220–240 В — проверьте, что ваша модель работает от этой сети.

Тип клемм. 4,8 мм или 6,3 мм — проверьте, какой разъём у вашего компрессора.

Место изготовления. Китай (если на упаковке не указано иное).

Гарантия не предоставляется.

7. Рекомендации по установке

Отключите холодильник от сети — это правило безопасности при любом ремонте.

Снимите заднюю стенку холодильника — получите доступ к компрессору.

Сфотографируйте подключение — перед отсоединением разъёмов сделайте фото, чтобы не перепутать провода.

Отсоедините разъёмы — аккуратно снимите клеммы с контактов реле.

Снимите старое реле — аккуратно извлеките его из посадочного места на компрессоре.

Очистите посадочное место от пыли и загрязнений мягкой тканью.

Проверьте новое реле — на нём должна быть маркировка 103N0021 или один из аналогов.

Установите новое реле — закрепите его на компрессоре, подключите разъёмы согласно фотографии.

Включите холодильник и проверьте работу — компрессор должен запуститься без посторонних шумов, а реле — не отключать его через несколько секунд.

Совет: при замене реле обязательно проверьте состояние пусковой обмотки компрессора и конденсатора. Если на них есть следы перегрева, оплавления или потемнения — замените их вместе с реле. Это обеспечит надёжный запуск компрессора и продлит срок службы всего узла.
